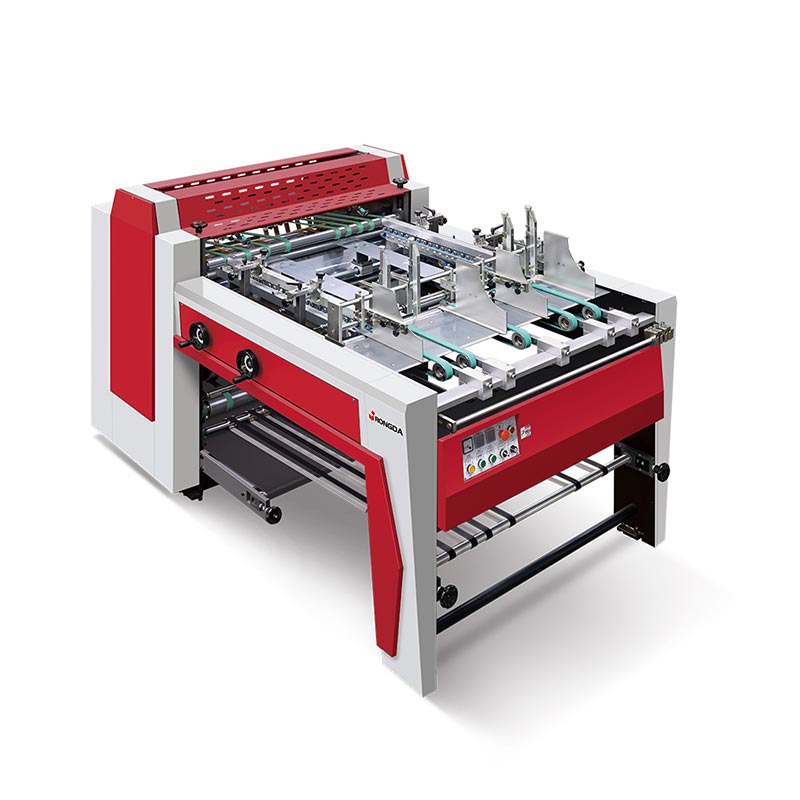

Grå Grooving Machine

Rongda Grey Grooving Machine är en specialutrustning för bearbetning av gråkartong och kartong. Dess huvudsakliga funktion är att öppna en hög precision, slät kant, exakt kontroll av det V-formade spåret på pappersprodukterna, lätt att böj, för att producera högkvalitativ, tydlig kontur av kartongen.

Enheten har följande kärnfunktioner:

Först och främst en exakt V-formad kortplats: detta är den grundläggande funktionen för slotmaskinen för grå bräda. Den höghastighetsroterande V-formad kniv skär exakta V-formade spår på materialets yta, vilket säkerställer jämn kanter och inga grader.

För det andra kan spårdjupet justeras: maskinen kan baseras på tjockleken på olika material för att kontrollera spårets djup noggrant. Dess arbetsprincip är "Exakt slitsning till det grå plattskiktet, undvika skador på vävnaden", för att säkerställa den strukturella styrkan och kvaliteten på den färdiga produkten efteråt böjning. Erfarna förare kan manuellt justera spårets djup genom att justera bladet.

För det tredje är produktionseffektiviteten hög: jämfört med traditionell manuell drift är produktionseffektiviteten av utrustningen ökas flera gånger, och operatörernas arbetsintensitet reduceras avsevärt. En person kan driva och hantera hela maskinen för att uppnå effektiv och stabil kontinuerlig produktion.

Produktparameter (specifikation)

Rongda greyboard spårmaskinstruktur: en solid och pålitlig industrimodell

En högkvalitativ halvautomatisk grå räfflingsmaskin, dess strukturella design måste vara både solid och rationalitet. Följande är en 1. systematisk analys av de strukturella principerna för dess kärnkomponenter:

Ram (styv bas): huvudramen antar förtjockad stålplåt och högkvalitativ gjutjärnskompositstruktur. Denna strukturella stabilitet är den fysiska grunden för att uppnå bearbetningsnoggrannhet.

2. Transmissionssystem (kraftöverföringskärna):

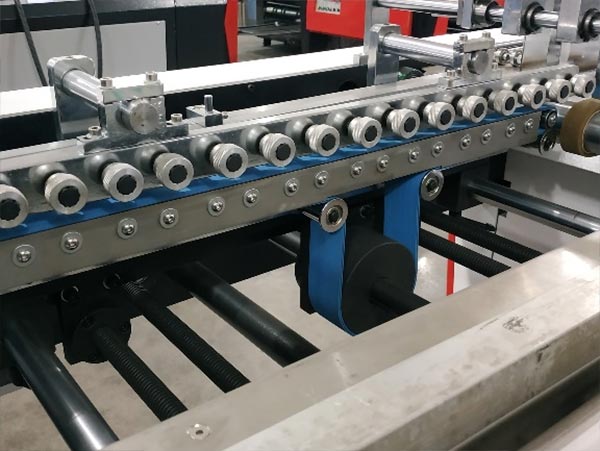

Transportplattform: utrustningen antar design av dubbel matarmatningsstruktur, som kan utföra två behandlingar förfaranden samtidigt. Genom tillämpningen av den automatiska korrigeringsanordningen av pressvalstyp, bearbetningsnoggrannheten kan nå ± 0,2 mm, vilket effektivt säkerställer dimensionskonsistensen hos den bearbetade produkter.

3. Spårad enhet (bearbetningsutförandeenhet):

Verktygskomponenter: volframkarbid (karbid) blad, dess slitstyrka och hög temperaturbeständighet än vanligt snabbstål flera gånger högre.

Drag:

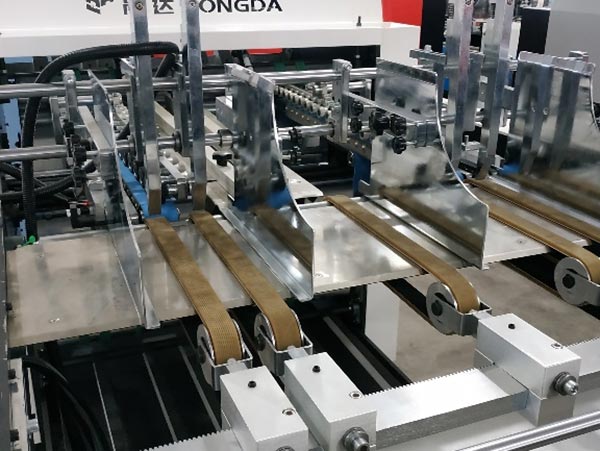

1. Två matare, matar genom bottenbandet. Den kan köras utan att stanna.

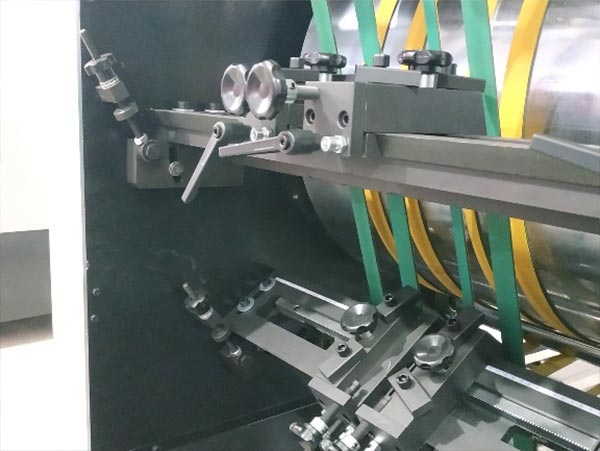

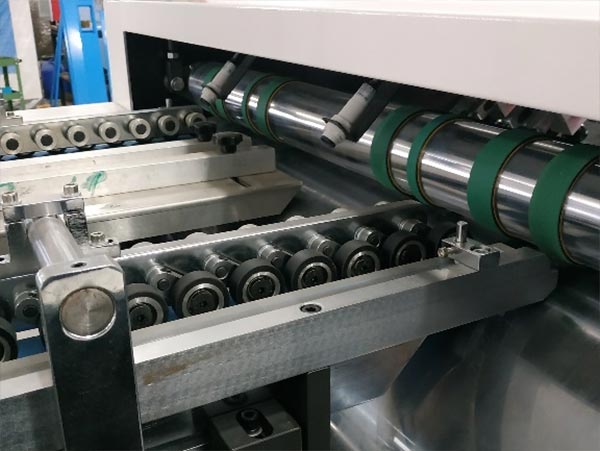

2. Den förlängda korrigeringsanordningen säkerställer kartongens transportposition och säkerställer noggrannheten i spårningen.
3. Lager placeras inuti remmen för att förlänga remmens livslängd.

4.Räknarenhet.
5. Maskinen är utrustad med 9 knivar, som kan justeras från 80 till 135 grader för att möta olika produktionsbehov.

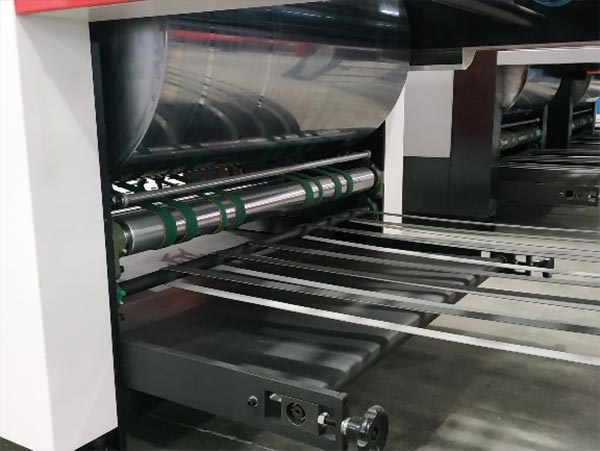

6. Avfallstransportbandet kan separera den färdiga produkten från avfallet, minska arbetsintensiteten och förbättra produktionseffektiviteten.

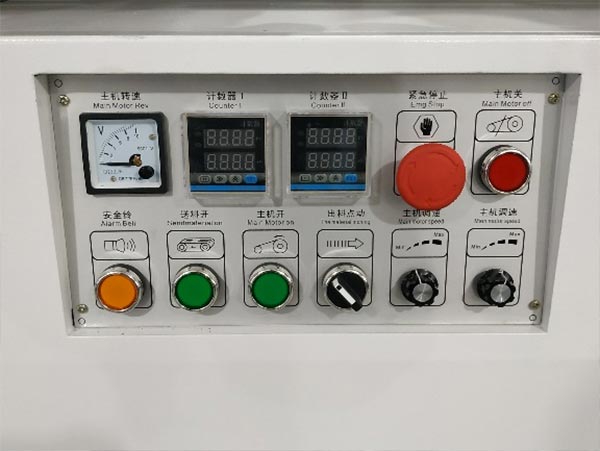

7. Manöverpanelen antar ikoner, och operationen är enkel och lätt att förstå.

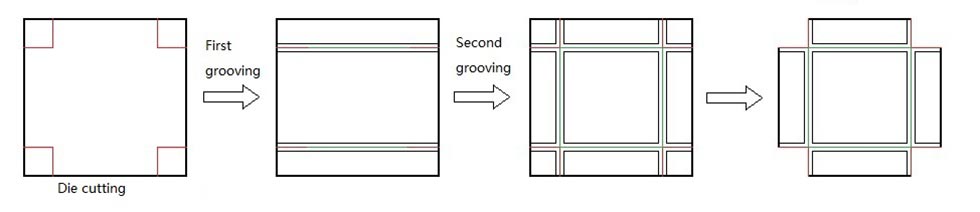

Arbetsflöde:

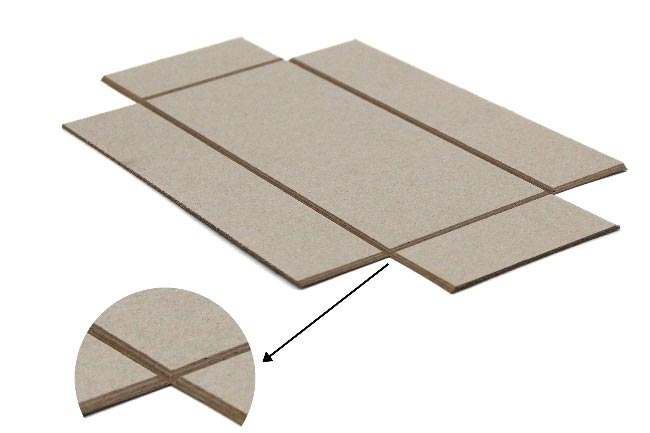

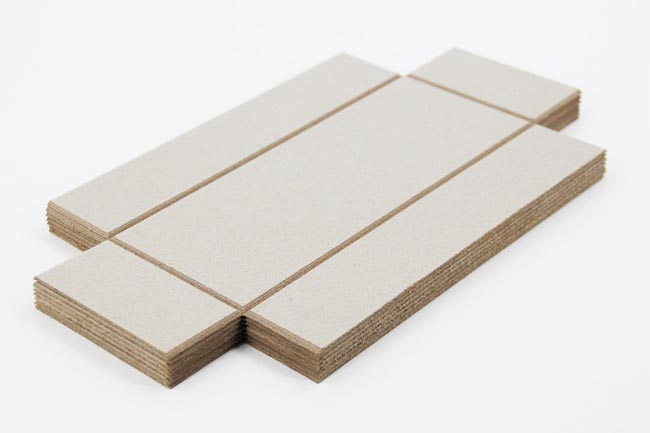

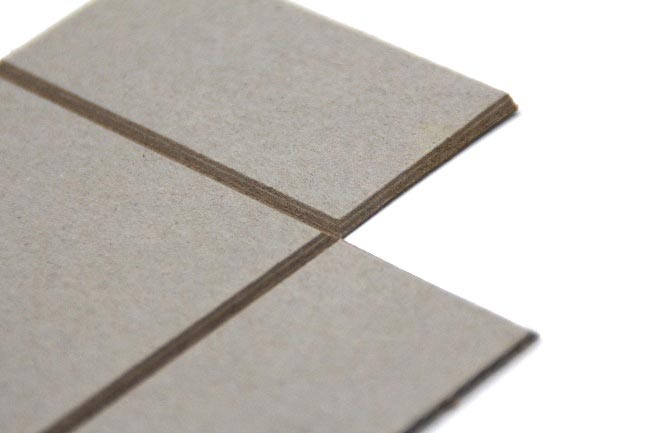

Prov:
